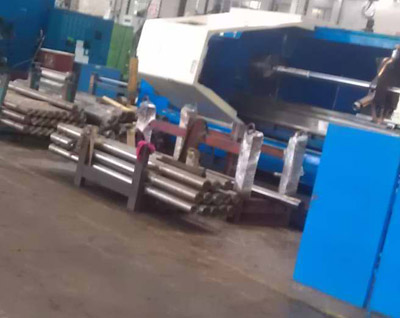

哥林柱生产加工工艺：40Cr合金结构钢镀硬铬哥林柱制造流程下料 → 剥皮 → 调质 → 粗车 → 定性 → 半精车 → 定性 → 精车 → 磨削 → 镀硬铬 → 抛光 → CNC车牙 → 抛光至成品 技术指标直径：Φ50mm-Φ600mm 长度：1000mm-8000mm
硬铬层厚度：0.03~0.05mm以上 表面硬度：Hv900-11045#、40Cr、42CrMo合金结构钢镀铬产品哥林柱组件、导杆/镀铬、活塞杆及组件
技术指标：
直径：Φ10mm-Φ600mm 长度：1000mm-8000mm
镀铬层厚：0.02-0.08 表面硬度：HRc55以上公司配套生产：采用钢材、球墨铸铁加工哥林柱配套的各种螺母等塑料机械配件。

镀铬棒活塞杆生产加工工艺：采用冷拉、精拔、粗精磨削、硬铬电镀、镜面抛光等技术处理，广泛应用于液压气动、印压包装、纺织印染、压铸机、注塑机、直线轴承、滑移装置等机械行业，是精密活塞杆、导杆、导柱、导轴的首选产品。

直线轴（光轴）Linear shaft

材料：GCr15 硬度：HRC62 精度：h6-h7-g6 表面粗糙度Ra0.4-0.8 硬度层深：0.6~3.5mm

长度：1000 mm ~7000 mm，直线度100 mm不超过0.005 mm

常用型:WCS轴承钢, WFS高碳钢, WAG不锈钢  轴承钢软轴 高碳钢软轴,空心轴

GCr15镀铬轴 45#钢轴 20CrMo镀铬轴 40CrMo镀硬铬轴



空心轴的规格：GCr15轴承钢(SUJ2)

外径Φ10 mm内孔Φ4mm                外径Φ30 mm内孔Φ18.3mm

外径Φ12 mm内孔Φ4mm              外径Φ35 mm内孔Φ22mm

外径Φ13 mm内孔Φ5mm                 外径Φ40 mm内孔Φ28mm

外径Φ16 mm内孔Φ7mm              外径Φ50 mm内孔Φ29.7mm

外径Φ20 mm内孔Φ14mm                外径Φ60 mm内孔Φ36mm

外径Φ25 mm内孔Φ15.6mm                    外径Φ80 mm内孔Φ57mm


镀铬活塞杆主要技术参数(Cylinder rod main technical parameter)
规格(size)	Φ4~Φ12mm	Φ16~Φ25 mm	Φ30~Φ50 mm	Φ55~Φ180 mm
长度(length)	1000~2000 mm	1000~3000 mm	1000~5000 mm	1000~5000 mm
表面粗糙度(roughness)	Ra0.4~0.1(△8~△12)
表面硬度(surface hardness)	HRC60±2(表面铬层硬度HV900~1100)
圆度（dia.tolerance）	≤0.02 mm全长
全长尺寸整 （tolerance of total length）	≤0.02 mm
调质轴 （thermal refining hardness）	HRC25~32（HB241~267）
直线度（linear tolerance）	0.08/1000 mm
镀铬厚度 （thickness of chrome）	0.02~0.10 mm
材质（material）	45# ，40Cr, 304
供货状态 (Delivery  condition)	表面不处理/表面镀铬(surface no chrone/surface coated chrome)

精密活塞杆(Precision cylinder rod) 哥林柱(Tiebar) 调质杆(Thermal refining rod) 高频淬火杆(High frequency quenching rod)

规格（size)

Φ4

Φ5

Φ6

Φ8

Φ10

Φ12

Φ16

Φ18

Φ20

Φ22

Φ25

Φ28

Φ30

Φ32

Φ35

Φ40

Φ45

Φ50

Φ55

Φ60

Φ63

Φ65

Φ70

Φ75

Φ80

Φ90

Φ95

Φ100

Φ105

Φ110

Φ115

Φ120

Φ125

Φ130

Φ135

Φ140

Φ145

Φ150

Φ155

Φ160

Φ165

Φ170

Φ175

Φ180

Φ185

Φ190

Φ195

Φ200
